Поставляем лазеры на углекислом газе и лазерные трубки для лазеров на углекислом газе для промышленного применения
Страна-производитель: Китай
Стандарт на продукцию: Q/EFR/J 1.1-2012
Сертификация: Сертификат CE, Китайские национальные патенты
Описание

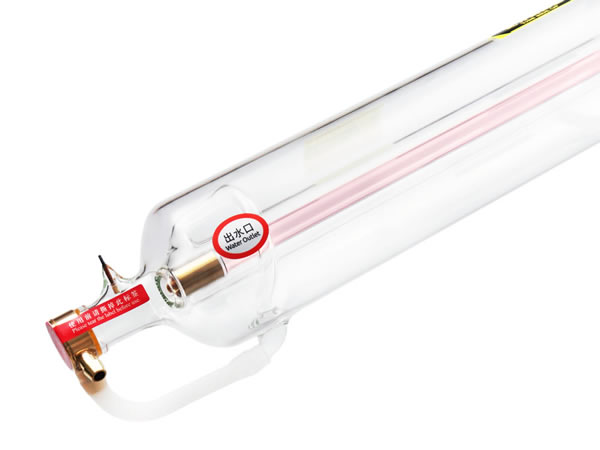

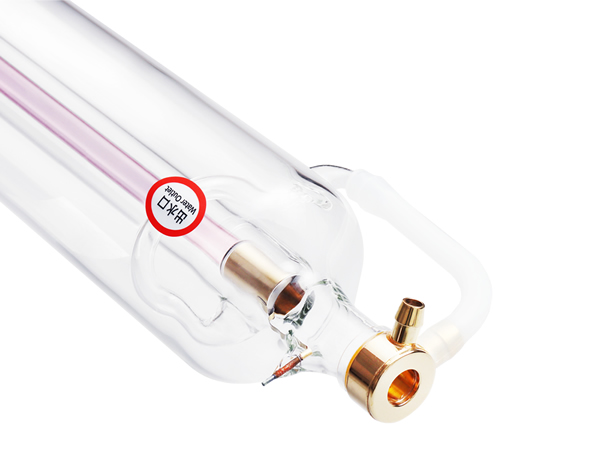

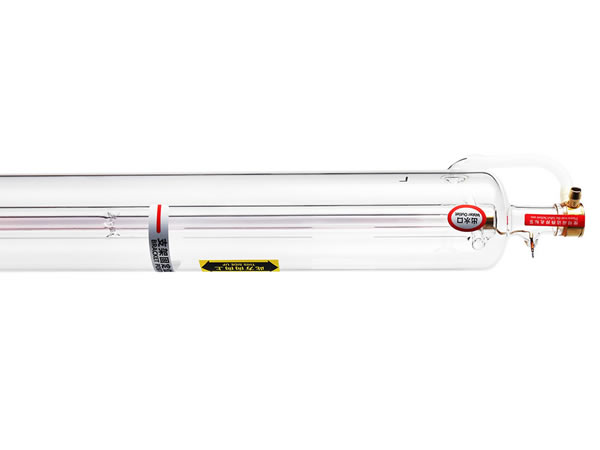

Лазерные трубки для лазеров на углекислом газе EFR серии F – это Классическая лазерная трубка CO₂ отличается компактными размерами и стабильной лазерной мощностью до 200 Вт, что значительно превосходит показатели традиционных лазерных трубок. Эти недорогие классические лазерные трубки для лазеров на углекислом газе имеют целый ряд преимуществ: компактность, стабильная мощность лазера, лазерный луч высокого качества, хорошая лучевая мода, малое световое пятно, высокая скорость, большой эксплуатационный ресурс – до 6,000 часов.
Параметры
| Модель | Длина (мм) | Наружный диаметр (мм) | Внешняя мощность (Вт) | Максимальная мощность (Вт) | Рабочий ток | Катализатор |
| 850±20 | ￠80±2 | 40 | 50 | 22 | Есть | |
| 1050±20 | ￠80±2 | 50 | 60 | 22 | Есть | |
| 1250±20 | ￠80±2 | 80 | 95 | 28 | Есть | |
| 1450±20 | ￠80±2 | 100 | 120 | 30 | Есть | |
| 1650±20 | ￠80±2 | 130 | 150 | 30 | Есть | |
| 1850±20 | ￠80±2 | 150 | 165 | 30 | Есть | |
| 2050±20 | ￠80±2 | 170 | 185 | 30 | Есть |
Преимущества
Высокая мощность: сменные части обновленного станка лазерной резки представляют собой оцинкованные разрядные трубки с немецкими катализаторами, значительно увеличивающие мощность до 200 Вт.
Стабильное качество: мы осуществляем строгий контроль качества во время обжига лазерных трубок для лазеров на углекислом газе для гарантии надежности и стабильности.
Большой эксплуатационный ресурс: так как газоразрядная трубка покрыта изнутри катализатором, а ее электрод прошел специальную обработку, газоразрядные трубки характеризуются лучшей стабильностью и большим сроком службы. Эксплуатационный ресурс – до 6,000 часов, что гарантирует надежную долгосрочную эксплуатацию.

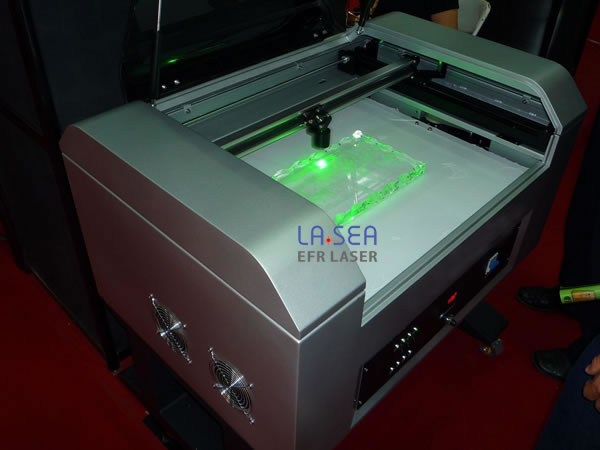

Рабочие характеристики и применение: лазерные трубки для лазеров на углекислом газе мощностью 200Вт EFR имеют ряд преимуществ: малое световое пятно, стабильные рабочие характеристики и эксплуатационный ресурс 6,000 часов. Они используются различным лазерным оборудованием, включая оборудование для лазерной гравировки, оборудование для лазерной резки, оборудование для лазерной маркировки и машины лазерной высечки.
Мы предлагаем широкий ассортимент аксессуаров для лазерного оборудования производителям машин лазерной гравировки и машин лазерной резки. Эти лазерные трубки для лазеров на углекислом газе пользуются популярностью среди заказчиков и широко применяются для лазерной резки, лазерной гравировки и лазерной маркировки в рекламном бизнесе, упаковочной промышленности, обработке декоративных изделий, производстве декоративных отделочных материалов и так далее.
Резка: лазерные трубки для лазеров на углекислом газе F6, F8 и F10 используются для резки различных материалов для рекламного бизнеса, организации выставок, производства украшений и так далее. Лазерные трубки соответствуют различным требованиям обработки. Эти недорогие стеклянные аксессуары для лазеров соответствуют различным требованиям обработки.
Гравировка: лазерные трубки для лазеров на углекислом газе F2 и F4 имеют отличные характеристики лазерной гравировки в условиях предварительной ионизации при токе 5мА. (Лазерные трубки для лазеров на углекислом газе F2 требуют ток 4мА). Наши лазерные трубки позволяют осуществлять гравировку высокочастотным импульсом.
Условия эксплуатации
Водяное охлаждение:
Охлаждающая жидкость: очищенная вода;
Скорость тока: 3-5л/мин. (Лазерные трубки для лазеров на углекислом газе F2 имеют скорость тока 2-5л/мин.);
Стандартная температура воды: 10°C-40°C
Температура среды: 2°C -40°C; влажность: 10-60%
Рабочий ток
| Модель | Входной ток mA) | Макс. рабочий ток (mA) | Макс.ток при длительной эксплутации | Срок службы | Соответствующий источник питания EFR | Стартовое напряжение |
| 22mA | 22mA и ниже | 20mA и ниже | 6000 часов(рабочий ток ≤20mA) | PS-T60 | 14кВт | |
| 22mA | 22mA и ниже | 20mA и ниже | 6000 часов(рабочий ток ≤20mA) | PS-T60 | 16 кВт | |
| 28mA | 28mA и ниже | 25mA и ниже | 6000 часов(рабочий ток ≤25mA) | PS-80,PS-ES80,PS-F80 | 19 кВт | |
| 30mA | 30mA и ниже | 28mA и ниже | 6000 часов(рабочий ток ≤28mA) | PS-100,PS-ES100,PS-F100 | 24 кВт | |
| 30mA | 30mA и ниже | 28mA и ниже | 6000 часов(рабочий ток ≤28mA) | PS-150,PS-ES150,PS-F150 | 28 кВт | |
| 30mA | 30mA and below | 28mA and below | 6000 часов(рабочий ток ≤28mA) | PS-150,PS-ES150,PS-F150 | 30 кВт | |
| 30mA | 30mA and below | 28mA and below | 6000 часов(рабочий ток ≤28mA) | PS-150,PS-ES150,PS-F150 | 30 кВт |
Указанные выше значения тока должны быть действующими значениями тока, измеренными с помощью амперметра, последовательно подключенного к катоду.
Неправильная эксплуатация лазерных трубок для лазеров на углекислом газе может привести к различным отрицательным последствиям. Из-за длительной работы в условиях сверхтока цвет отрицательного электрода изменится, эксплуатационный ресурс лазерной трубки значительно сократится.
Советы по очистке
Пожалуйста, не используйте вату или салфетки для очищения выходного окна лазерных трубок для лазеров на углекислом газе. Это может сказаться на выходной мощности.
Очистка выходного окна
1. Если линза грязная, необходимо выключить лазерную трубку.
2. Для сдува с линзы пыли и грязи используйте резиновую грушу.
3. Для обрызгивания линзы этанолом используйте шприц.
4. Включайте лазерные трубки только после того как этанол испарится.
5. Если указанные выше методы не помогают, необходимо, чтобы специалист очистил линзу круговыми движениями, двигаясь от центра к краю, ватным шариком, смоченным в этаноле.
Внимание
1. Не используйте для очистки стекла ацетон.
2. Не двигайте крепежные винты на обоих концах лазерной трубки, это приведет к снижению выходной мощности и появлению царапин на лазерных трубках.
3. При тестировании светового пятна на органическом стекле, пожалуйста, располагайте органическое стекло на расстоянии 300мм от выходного окна.
Безопасность
Так как стеклянные аксессуары для лазеров на углекислом газе генерируют невидимый свет, пожалуйста, используйте во время работы защитные очки. Анод имеет высокое напряжение, будьте внимательны к предупреждению.
Хранение и транспортировка
При хранении и транспортировке лазерных трубок для лазеров на углекислом газе необходимо слить охлаждающую жидкость и закрыть концы трубок пыленепроницаемыми пластиковыми пакетами. Диапазон температуры хранения 2-40℃, диапазон влажности 10-60%.
Для защиты от продольного скольжения во время транспортировки лазерные трубки должны быть плотно зафиксированы с помощью клейкой ленты и пенопласта. На концевыходного окна используется пенопласт, выступающий на 70мм, на конце отражающего зеркала используется пенопласт, выступающий на 50мм.
Размер упаковки
Модель лазерных трубок F2| Количество лазрных трубок | 1 | 1 | 2 | 4 | 6 | 8 | 10 | 12 |
| Вес нетто продукта (кг) | 2.5кг | 2.5кг | 5кг | 10кг | 15кг | 20кг | 25кг | 30кг |
| Вместимость коробки | 1 лазерная трубка, маленькая коробка | 2 лазерные трубки | 4 лазерные трубки | 6 лазерные трубки | 4 лазерные трубки +4 лазерные трубки | 4 лазерные трубки + 6 лазерные трубки | 6 лазерные трубки + 6 лазерные трубки | |
| Размер коробки (Д×Ш×В) | 131×18.5×14.5 | 141×26×23 | 141×47×23 | 141×47×38 | 141×47×52 | / | / | / |
| Размер коробки (с пенопластом) (Д×Ш×В) |
141×26.5×22.5 | 141×34×31 | 141×55×31 | 141×55×46 | 141×55×60 | / | / | / |
| Вес брутто продукта (кг) | 3.8кг | 5.25кг | 10кг | 18.3кг | 25.7кг | 35.5кг | 43кг | 50.5кг |
| Количество лазрных трубок | 1 | 1 | 2 | 4 | 6 | 8 | 10 | 12 |
| Вес нетто продукта (кг) | 2.8кг | 2.8кг | 5.6кг | 11.2кг | 16.8кг | 22.4кг | 28кг | 33.6кг |
| Вместимость коробки | 1 лазерная трубка, маленькая коробка | 1 лазерная трубка, большая коробка | 2 лазерные трубки | 4 лазерные трубки | 6 м | 4 лазерные трубки +4 лазерные трубки | 4 лазерные трубки + 6 лазерные трубки | 6 лазерные трубки + 6 лазерные трубки |
| Размер коробки (Д×Ш×В) | 151×18.5×14.5 | 161×26×23 | 161×47×23 | 161×47×38 | 161×47×52 | / | / | / |
| Размер коробки (с пенопластом) (Д×Ш×В) |
161×26.5×22.5 | 161×34×31 | 161×55×31 | 161×55×46 | 161×55×60 | / | / | / |
| Вес брутто продукта (кг) | 4.1кг | 5.6кг | 11кг | 19.5кг | 28.5кг | 38кг | 47кг | 55.5кг |
| Количество лазрных трубок | 1 | 1 | 2 | 4 | 6 | 8 | 10 | 12 | |
| Вес нетто продукта (кг) | 3.2кг | 3.2кг | 6.4кг | 12.8кг | 19.2кг | 25.6кг | 32кг | 38.4кг | |
| Вместимость коробки | 1 с | 1 лазерная трубка, большая коробка | 2 лазерные трубки | 4 лазерные трубки | 6 лазерные трубки | 4 лазерные трубки +4 лазерные трубки | 4 лазерные трубки + 6 лазерные трубки | 6 лазерные трубки + 6 лазерные трубки | |
| Размер коробки (Д×Ш×В) | 171×18.5×14.5 | 181×26×23 | 181×47×23 | 181×47×38 | 181×47×52 | / | / | / | |
| Размер коробки (с пенопластом) (Д×Ш×В) |
181×26.5×22.5 | 181×34×31 | 181×55×31 | 181×55×46 | 181×55×60 | / | / | / | |
| Вес брутто продукта (кг) | 4.65кг | 6.5кг | 12.1кг | 22.кг | 32.1кг | 43кг | 53.5кг | 63кг | |
| Количество лазрных трубок | 1 | 1 | 2 | 4 | 6 | 8 | 10 | 12 |
| Вес нетто продукта (кг) | 3.95кг | 3.95кг | 7.9кг | 15.8кг | 23.7кг | 31.6кг | 39.5кг | 47.4кг |
| Вместимость коробки | 1 лазерная трубка, маленькая коробка | 1 лазерная трубка, большая коробка | 2 лазерные трубки | 4 лазерные трубки | 6 лазерные трубки | 4 лазерные трубки+4 лазерные трубки | 4 лазерные трубки+ 6 лазерные трубки | 6 лазерные трубки+ 6 лазерные трубки |
| Размер коробки (Д×Ш×В) | 191×18.5×14.5 | 200×26×23 | 200×47×23 | 200×47×38 | 200×47×52 | / | / | / |
| Размер коробки (с пенопластом) (Д×Ш×В) |
200×26.5×22.5 | 200×34×31 | 200×57×31 | 200×57×46 | 200×57×60 | / | / | / |
| Вес брутто продукта (кг) | 5.55кг | 7.5кг | 13.8кг | 25.8кг | 37.7кг | 50.3кг | 62.5кг | 74.6кг |
| Количество лазрных трубок | 1 | 1 | 2 | 4 | 6 | 8 | 10 | 12 |
| Вес нетто продукта (кг) | 4.0кг | 3.95кг | 7.9кг | 15.8кг | 23.7кг | 31.6кг | 39.5кг | 47.4кг |
| Вместимость коробки | 1 лазерная трубка, маленькая коробка | 1 лазерная трубка, большая коробка | 2 лазерные трубки | 4 лазерные трубки | 6 лазерные трубки | 4 лазерные трубки +4 лазерные трубки | 4 лазерные трубки+ 6 лазерные трубки | 6 лазерные трубки + 6 лазерные трубки |
| Размер коробки (Д×Ш×В) | 211×18.5×14.5 | 220×26×23 | 220×47×23 | 220×47×38 | 220×47×52 | / | / | / |
| Размер коробки (с пенопластом) (Д×Ш×В) |
211×26.5×22.5 | 220×34×31 | 220×55×31 | 220×55×46 | 220×55×60 | / | / | / |
| Вес брутто продукта (кг) | 5.8кг | 8кг | 15кг | 27кг | 39кг | 53кг | 65кг | / |
Гарантия качества
Срок гарантия : 360 дней
1. В течение 180 дней с даты завода на этикетке, наша компания осуществляет бесплатную замену лазерных трубок, если мощность менее 80% от номинальной мощности при условии стандартной эксплуатации в соответствии с инструкцией. Гарантия также распространяется на новые замененные лазерные трубки. Заказчик должен несет ответственность себя затраты на перевозку в одном направлении. Если лазерные трубки повреждены или заменены, мы не будем нести ответственность.
2. От 181-ого дней до 360-го дня с даты завода на этикетке, мы осуществляет бесплатный ремонт, также замену, если мощномть менее 75% от номинальной мощности при условии стандартной эксплуатации в соответствии с инструкцией. Гарантия также распространяется на новые замененные и ремонтные лазерные трубки. Заказчик должен несет ответственность себя затраты на перевозку в одном направлении. Если лазерные трубки повреждены или заменены, мы не будем нести ответственность.
3. Мы не несем ответственности за повреждения или проблемы, котороые возникают при неправильной эксплуатации или не в соответствии с инструкцией.
